PAL METER
摂食嚥下障害やコミュニケーション障害の方のリハビリテーションに役立つ機器を取り扱っています
１ 表面筋電バイオフィードバック訓練機器（PAL METER）
■ PAL METER を用いた研究発表一覧
２ 表面筋電スイッチ
■ 製品のご注文
■ 製品のお問い合わせ
嚥下表面筋電バイオフォードバック訓練の紹介ビデオ

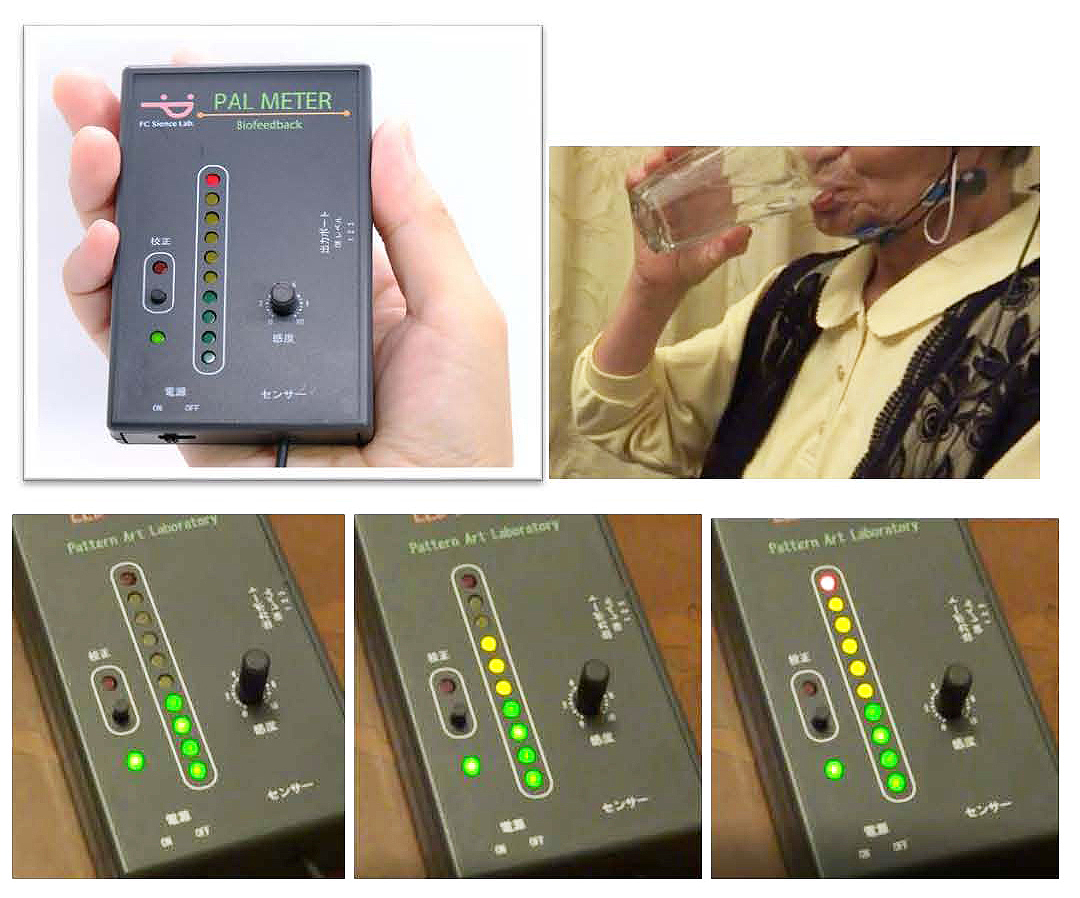

１ 表面筋電バイオフィードバック訓練機器（PAL METER）
■PAL METERの使い方① 電極の貼付と校正の方法
■可能なフィードバック方法
・視覚フィードバック
・聴覚フィードバック
■フィードバック様式
・表面筋電の積分値（IEMG）を最大値と最小値間で10等分し、それぞれの閾値を超すとLEDが点灯するLEDが多く点灯するほど、最大値に近いIEMGであることがフィードバックされる
・フィードバックしやすくするために、LED3色を採用
緑色：IEMGが最大値から10％～40%を示す
黄色：IEMGが最大値から50%~90％を示す
赤色：IEMGが最大値（100%）を示す
■フィードバックの設定
・視覚の場合は、10%ごとのフィードバックが可能
・聴覚や玩具等のスイッチに活用する場合は、3つのレベルを設定することが可能（LED点灯色と同様）
・目標値に到達したらON・OFFいずれも可能なように設計
■負荷量
・設定（訓練開始時の最大値と最小値の設定）、感度（設定終了後の負荷量の変更）によって負荷量を設定可能
・感度は、負荷量を上げること、下げることいずれも可能
■機器のサイズ
・100.0(mm)×61.0(mm)×18.5(mm)
■使用対象
・表面筋電バイオフィードバック訓練を行なわれる方
・効果的な筋力トレーニングを希望される方
・筋電スイッチとして活用したい方
・運動学習を行われる方
例えば、
【筋力向上を目的としたリハビリテーションを行われる方】
・末梢性神経麻痺：全身どこでも可
・神経・腱術後：手指等の腱置換術など
・骨関節疾患：廃用性萎縮の予防、筋力向上訓練
・中枢神経疾患：随意性の向上
・排泄コントロール：骨盤底筋群の筋力向上
・摂食嚥下障害：舌骨上筋群・咀嚼筋の筋力向上
【筋弛緩を目的としたリハビリテーションを行われる方】
・不随意運動：痙性斜頸などのリハビリテーション
・中枢神経疾患：同時収縮の抑制訓練
・分離運動等の運動学習
・リラクゼーションのモニタリング
・瞬発前の筋力コントロールのモニタリング
■機器の特徴
・小型で軽量
・LEDの点灯でフィードバックしやすい
・個人・訓練日ごとに閾値を設定できる（筋力弱い方でも設定が可能）
・視覚・聴覚フィードバック可能
・玩具等のスイッチ機能として活用できる
・ナースコールのスイッチに活用できる
・負荷量を高めることも低くすることも簡単な操作で可能
・簡単な操作、余分な設定は不要
・乾電池2本で稼働電源・充電等は不要
■価格
・定価：60,500円（税込）
PAL METER を用いた研究発表一覧
・Rina Kawakami et. al.：A Trial of Muscle Strengthening Training Using Surface electromyography biofeedback as Self-Training．The Seirei International Research Conference 2022 (SIRC 2022). 2022
・川上里奈：表面筋電計を用いた訓練を実施し舌圧と摂食が向上した一例，第26・27回 合同学術大会 日本摂食嚥下リハビリテーション学会， 2021年8月19日～21日，愛知
・Nguyen Thi Huu Hanh，Isamu Shibamoto: ACTORS AFFECT SWALLOWING SEMG: SYSTEMATIC REVIEW，リハビリテーション科学ジャーナル16巻 Page55-69(2021.03)
・川口 美春, 渡邊 良平, 大崎 里紗, 松井 萌華, 妹尾 望, 佐藤 豊展, 柴本 勇：表面筋電バイオフィードバック訓練によって摂食時間が短縮した多発性脳梗塞の1例，言語聴覚研究．16巻3号 Page258(2019.09)
・鎌田 勝裕, 柴本 勇, 佐々木 誠：表面筋電を用いた舌骨上筋群バイオフィードバック訓練装置の開発，言語聴覚研究．14巻3号 Page265(2017.09)

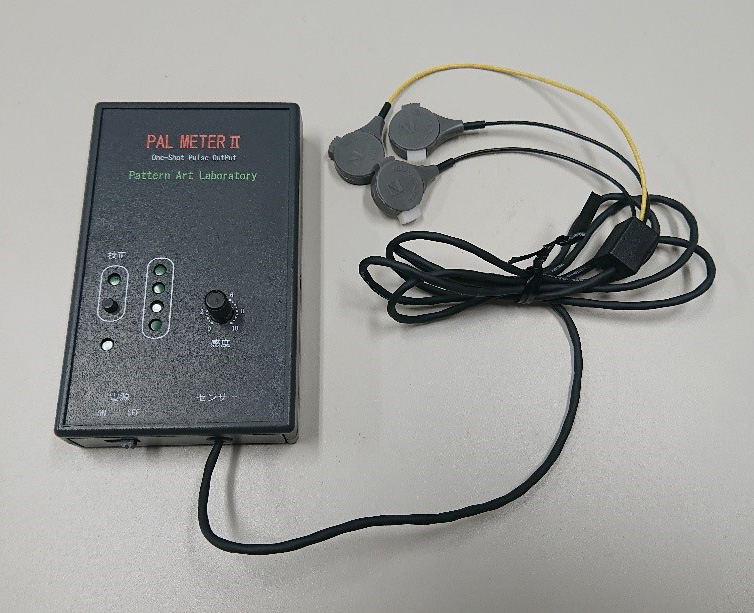

２ 表面筋電スイッチ
■可能なスイッチ方法
・表面筋電の積分値（IEMG）を算出し、電気的な変化を用いてスイッチ機能を得る
・ライト点灯、玩具、ナースコール、PC、拡大代替コミュニケーション機器、環境制御装置等のスイッチに使用可能
■スイッチ設定
・表面筋電の積分値（IEMG）を最大値と最小値間で４等分し、それぞれの閾値を超すとLEDが点灯する あらかじめ設定しておいたLED点灯数によってスイッチ機能を稼働する
・目標値に到達したらON・OFFいずれも可能なように設計
・明らかな運動がない場合でも、筋活動がわずかにあれば本機器は使用可能
・個人の筋活動レベルに合わせて設定が可能
■使用可能筋
表面筋電を導出してIEMGが得られる筋であれば全身どの筋でも可能
■感度
・設定（開始時の最大値と最小値の設定）、感度（設定終了後の感度の変更）によって感度を設定可能 日によって設定と感度を変更可能
・感度は上げること、下げることいずれも可能
■機器のサイズ
・100.0(mm)×61.0(mm)×18.5(mm)
■使用対象
・表面筋電を用いてスイッチとして活用する方
・僅かな筋活動を活用して生活をされている方
・運動を用いたスイッチがうまく活用できない方
・運動学習を行われる方（スポーツ等も含む）
例えば、
【四肢運動障害】
・末梢性神経麻痺：全身どこでも可
・骨関節疾患：全身性筋力低下
・中枢神経疾患：両片麻痺、コミュニケーション障害
・難治性疾患：筋萎縮性側索硬化症等、全身の運動障害を呈するもの
■機器の特徴
・小型で軽量
・LEDの点灯と他のスイッチのダブル確認が可能
・個人・訓練日ごとに閾値を設定できる（筋力弱い方でも設定が可能）
・玩具等のスイッチ機能として活用できる
・ナースコールのスイッチに活用できる
・明らかな運動がなくても僅かな筋活動で反応可能
・負荷量を高めることも低くすることも簡単な操作で可能
・簡単な操作、余分な設定は不要
・乾電池2本で稼働 電源・充電等は不要
■価格
・定価：55,000円（税込）
製品のご注文
下記の注文フォームからお申し込みください。
注文フォーム
※メールでもお申し込みいただけます。
下記のアドレスに①～⑥を記載して送信してください。
①お名前（ふりがな） ②ご住所 ③メールアドレス ④お電話番号 ⑤商品名 ⑥数量
製品のお問い合わせ
製品に関するお問い合わせ、見積書のご依頼は下記にお願いいたします。
